Каковы три типа пивоваренного оборудования?

I. Обзор трех типов пивоваренного оборудования

С ростом культуры ремесла и повышением уровня промышленной автоматизации пивоваренное оборудование демонстрирует диверсифицированную тенденцию развития. Его можно в целом разделить на три типа:

Домашнее пивоваренное оборудование

Мощность: 4–20 л/партия (≈ 0,1–0,5 барреля).

Конфигурация: встроенный котел (электрический или небольшой паровой), бродильная бочка, система охлаждения; весь корпус машины изготовлен из пищевой нержавеющей стали 304/316L, отполированной до ≤ 0,2 мкм, легко чистится.

Применение: подходит для домашнего DIY, входа в пивоварню, общественных собраний.

Особенности: модульная конструкция, быстрый запуск; встроенный контроль температуры и времени, может воспроизводить различные классические рецепты; низкая цена (средняя цена по отрасли 20 000–50 000 юаней), стоимость составляет всего 40–50 % от коммерческой системы.

Оборудование для микропивоварни

Производительность: 3 000–15 000 баррелей/год (≈ 300 000–1 500 000 л/год).

Основные компоненты:

Пивоваренный цех: конструкции из трех или четырех сосудов, включая заторный чан (осахаривание), фильтрационный чан (фильтрация), варочный/вихревой чан (кипение/вихревой чан), опциональная интегрированная система фильтрации затора и фильтра;

Система брожения: бродильный танк на 7–20 баррелей с охлаждающей рубашкой, манометром, переключаемым давлением CO₂ или естественной ферментацией;

Охлаждение и очистка: пластинчатый теплообменник, гликолевый охладитель, полностью автоматическая система очистки CIP;

Автоматизация управления: Siemens PLC + PID-регулирование температуры, сенсорный экран и удаленный мониторинг.

Применение: местные крафтовые пивоварни, прямые поставки в кейтеринг, инкубация бренда.

Преимущества: гибкая настройка рецептов, высокий выход сока ≥ 80%; расширяемые автоматизированные упаковочные линии (бутылки, банки, КЕГ).

Промышленное пивное оборудование

Производственная мощность: ≥ 30 000 баррелей/год (≈ 3 000 000 л/год).

Состав системы: крупнотоннажный варочный цех, многоступенчатый пластинчатый теплообменник, централизованная станция охлаждения гликоля, система управления DCS/SCADA, автоматизированная упаковочная линия (розлив, маркировка, упаковка).

Особенности: полная автоматизация процесса, высокая эффективность и стабильность, как производственная мощность, так и качество могут быть воспроизведены в больших масштабах; онлайн-определение концентрации сусла и динамики брожения, высокая стабильность партий; показатели потребления энергии и воды значительно экономичны.

Применение: крупные отечественные и зарубежные пивные группы, региональные производственные базы.

II. Подробное описание бытового оборудования для пивоварения из нержавеющей стали

2.1 Концепция дизайна и модульная интеграция

Интегрированная структура: котел, бродильный чан, теплообменник, трубопровод клапана объединены в единую раму машины. Пользователям нужно только подключиться к источнику питания, источнику воды и источнику газа CO₂, чтобы начать весь процесс.

Безопасность и гигиена: используется пищевая нержавеющая сталь 304/316L, а все сварные швы полностью сварены TIG и отполированы до ≤ 0,2 мкм; все поверхности контакта с жидкостью не имеют мертвых углов.

Удобное управление: оснащен сенсорным экраном или панелью управления с ручкой, температурная кривая и время могут быть предварительно установлены одной кнопкой, а также поддерживается ручная тонкая настройка; он оснащен функциями обнаружения утечек и сигнализации для обеспечения безопасного использования.

2.2 Технологический процесс и основные компоненты

Затор и фильтрация

Встроенный фильтр: нижняя подъемная корзина фильтра объединена с верхним устройством впрыска распылительной воды для достижения эффективного разделения затора (отрубей) и сусла;

Межслойный нагрев: дополнительный электрический нагрев или нагрев паром в сочетании с точным контролем температуры ПИД для достижения одноступенчатого или пошагового осахаривания.

Кипячение-охлаждение

Кипящий котел: встроенная спиральная мешалка для направления потока для обеспечения равномерного нагрева; хмель (настойка хмеля) может быть добавлена в соответствии с рецептом.

Пластинчатый теплообменник: компактная конструкция, соединенная с резервуаром для хранения гликоля, может быстро охлаждать сусло со 100 ℃ до 18-22 ℃ в течение 20-30 минут.

Ферментация-хранение

Бродильный бак: оснащен одинарной/двойной охлаждающей рубашкой, с манометром на верхней крышке и предохранительным клапаном; внутренняя облицовка из углеродистой или нержавеющей стали опциональна.

Режим ферментации: поддерживает естественное брожение (открытая крышка) и прессование CO₂ и сброс шлака; режим повышения давления CO₂ может обеспечить биотрансформацию в конце ферментации для усиления аромата.

2.3 Применимые сценарии и преимущества применения

Сделай сам обучение и опыт: колледжи, университеты и учебные заведения по пивоварению часто используют его для базового обучения, чтобы помочь студентам понять принципы процесса;

Семейные встречи: IPA, Stout, Weizen и другие стили можно адаптировать в соответствии с предпочтениями, чтобы обеспечить интересное взаимодействие;

Мероприятия в сообществе: небольшие социальные сцены, такие как встречи соседей по комнате и салоны энтузиастов, для повышения участия;

Экономические преимущества: общая стоимость одного комплекта оборудования более чем на 60% ниже, чем у коммерческой системы, а стоимость обслуживания также ниже;

Масштабируемость: его можно оснастить небольшим центробежным фильтром, вторичной промывочной машиной и системой циркуляции CIP для удовлетворения более изысканных потребностей.

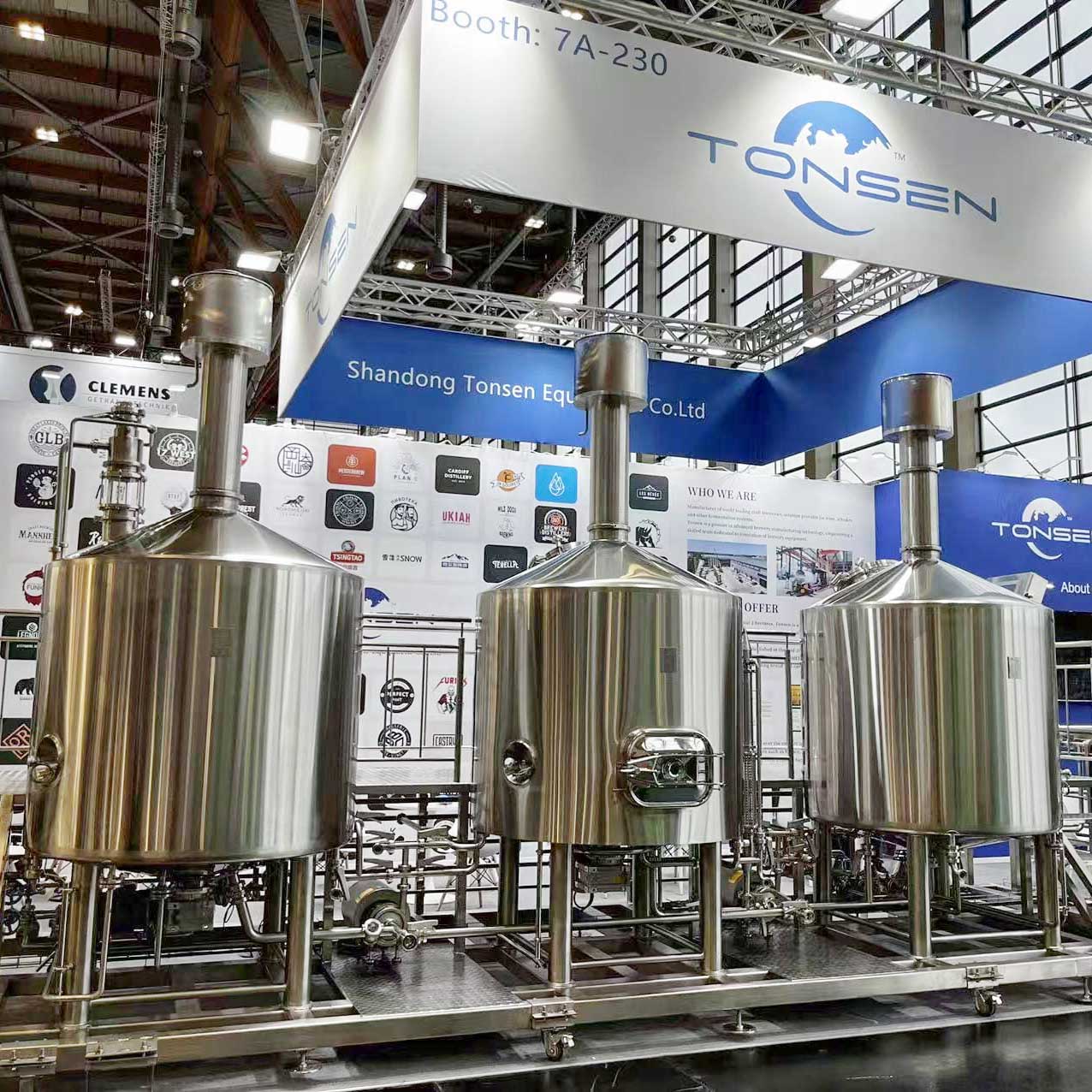

3. Углубленный анализ оборудования для мини-пивоварен

Система мини-пивоварен находится между домом и промышленностью, с определенной производственной мощностью, гибкостью и возможностями персональной настройки.

3.1 Типичная конфигурация 10 BBL Brewhouse

Структура из трех сосудов

Заторный чан: емкость 15 000–20 000 л, с межслойным нагревом и автоматическим измерением температуры;

Фильтрационный чан: нижний выпускной клапан, форсунка обратной промывки, может увеличить выход сока до 80–85%;

Кипяченый/вихревой чан: с коническим дном и спиральным перемешиванием для обеспечения равномерного кипения сусла и отделения вирпула.

Автоматизация управления:

ПЛК Siemens + HMI, поддержка управления библиотекой рецептов, сигнализация в реальном времени, удаленный мониторинг;

Встроенный мониторинг OEE (общая эффективность оборудования), предоставляющий данные об эффективности производства.

Система очистки CIP:

Настроена для работы в автономном и онлайн-режиме, одним щелчком завершает цикл дезинфекции 85–95 ℃;

Можно расширить весь процесс кислотной/щелочной промывки для обеспечения длительной стерильности оборудования.

3.2 Эффективность осахаривания и оптимизация вкуса

Программа осахаривания при переменной температуре:

В сочетании с характеристиками солода и кривыми активности ферментов можно задать несколько повышений температуры (например, 45 ℃, 63 ℃, 72 ℃, 78 ℃) для оптимизации скорости конверсии осахаривания;

Нижний клапан может регулировать открытие и взаимодействовать с межслойным нагревом для достижения баланса между скоростью промывки и концентрацией.

Обратная промывка и орошение:

Технологии обратной промывки (Rout Run) и орошения (Recirculation) используются для рециркуляции сусла перед начальной фильтрацией для снижения потерь твердых и жидких веществ;

Его можно комбинировать с пеноотделителем (Foam Breaker) и устройством дегазации для улучшения чистоты вкуса.

3.3 Охлаждение и точность контроля температуры

Бак для хранения гликоля:

Внутренний промежуточный слой заполнен смесью этиленгликоля и воды, а контроль температуры может быть реализован путем объединения с внешним холодильным агрегатом с точностью ±0,1 ℃;

Несколько резервуаров соединены параллельно для достижения зонированного контроля температуры на каждой стадии ферментации, например, 18 ℃ для основного брожения и 2–4 ℃ для пост-ферментации.

Блок охлаждения:

Дополнительные модели с воздушным или водяным охлаждением, оснащенные компрессором переменной частоты для повышения энергоэффективности;

Встроенная функция самоочистки для снижения частоты технического обслуживания.

3.4 Дополнительные системы и коммерческие приложения

Блок ферментации: 7-50 баррелей с различными спецификациями;

Брайт-танк: может охлаждаться, осветляться и карбонизироваться;

Упаковочная линия: автоматическая маркировка, склеивание пленкой и упаковка в коробки, а также может переключаться между бутылками, банками и кегами;

Цифровая интеграция: MES (система управления производством) и ERP соединены для обеспечения прослеживаемости сырья, анализа партий и контроля затрат.

Типичные клиенты: региональные сетевые пивные бары, инкубаторы местных брендов, специализированные группы общественного питания и т. д.

IV. Промышленное пивное оборудование и крупномасштабные проекты

4.1 Архитектура системы и основная конфигурация

Пивоваренный цех сверхбольшой мощности

Одна машина 100-500 баррелей, параллельный режим с двумя или несколькими бойлерами;

Автоматическая система подъема отходов солода и выгрузки шлака для сокращения ручного вмешательства.

Многоступенчатый пластинчатый теплообменник

Ступенчатое охлаждение для достижения непрерывного охлаждения и рекуперации тепла;

Очистка на месте (CIP) и асептическое соединение для обеспечения гигиены.

Центральная холодильная станция

Многоканальное управление зоной хладагента для поддержки параллельной температуры нескольких процессов;

Использование возобновляемого хладагента для соответствия международным экологическим нормам.

Автоматизация DCS/SCADA

Онлайн-датчики измеряют Brix, мутность, давление и расход;

Планирование в режиме реального времени в центральной комнате мониторинга для поддержки работы мобильного терминала.

Полностью автоматическая упаковочная линия

Годовая производственная мощность составляет один миллион баррелей, интегрированные контейнерные бутылки, банки и КЕГ;

Весь процесс маркировки, кодирования, упаковки в коробки и паллетирования выполняется без участия человека.

4.2 Крупный проектный случай

Расширение второй фазы крупной государственной пивной группы

Инвестиции в размере 120 миллионов долларов США, новая производственная мощность 5 000 000 баррелей/год с использованием 4 × 200 баррелей пивоваренного завода и многолинейной упаковки;

Проект позволил сократить потребление энергии на ферментацию на 15% и потребление воды на 20%.

Комплексная производственная база Юго-Восточной Азии

Годовая производственная мощность составляет 3 000 000 баррелей, оборудована внешним облачным центром мониторинга и управления;

Модульная сборная установка используется для ускорения цикла ввода в эксплуатацию на месте, сокращая его со 180 до 90 дней.

V. Руководство по выбору и обслуживанию оборудования

5.1 Справочная информация по выбору

Планирование мощности: определите мощность и количество варочного цеха в соответствии с годовым объемом производства и частотой производства;

Требования к процессу: выберите пошаговое осахаривание или интегрированную фильтрацию и решите, следует ли настраивать вторичную систему в сочетании со специальными процессами приготовления пива (IPA, кислое пиво, фруктовый вкус);

Степень автоматизации: полуавтоматический вариант является необязательным для небольших масштабов, а удаленный мониторинг PLC или DCS является необязательным для микропивоварни/промышленности;

Стоимость и бюджет: сравниваются комплексные инвестиции в оборудование, установка и ввод в эксплуатацию, а также расходы на эксплуатацию и обслуживание.

5.2 Ежедневное обслуживание

Очистка CIP

Разработайте циклы кислотной очистки, щелочной очистки и дезинфекции на еженедельной/ежемесячной основе;

Проверьте, не заблокированы ли головка спринклера и клапаны трубопровода, и вовремя замените изнашиваемые детали.

Механический осмотр

Осмотр подшипников и уплотнений мешалки;

Очистка фильтра и конденсатора холодильного агрегата;

Калибровка манометров и датчиков.

Обновление программного обеспечения и резервное копирование данных

Регулярно обновляйте программное обеспечение PLC/HMI для обеспечения исправлений безопасности;

Создавайте резервные копии библиотеки рецептов и производственных данных для предотвращения случайной потери.

Обучение и стандартные операционные процедуры

Установите стандартные рабочие процедуры (СОП) и регулярно обучайте операторов и обслуживающий персонал;

Моделируйте аварийные отключения и устранение неисправностей для повышения скорости реагирования.

VI. Тенденции отрасли и будущие перспективы

Интеллект и цифровизация

Оптимизация рецептов с помощью ИИ, прогнозирование вкуса с помощью больших данных и моделей машинного обучения;

Удаленная эксплуатация и обслуживание дополненной реальности, диагностика неисправностей и руководство макросборкой.

Защита окружающей среды и устойчивое развитие

Повторное использование сточных вод и процесс с нулевым уровнем выбросов;

Утилизация отработанного тепла и управление энергией для повышения энергоэффективности.

Диверсификация и персонализация

Услуги по индивидуальному производству пива небольшими партиями (контрактная пивоварня);

Рынок функционального пива (слабоалкогольное, богатое пробиотиками, фруктовое новшество) стремительно растет.

Глобализация и сотрудничество

Транснациональные производственные базы связаны, а сырье и готовая продукция оптимизируются на глобальном уровне;

Визуальное управление цепочкой поставок повышает устойчивость к рискам.

VII. Заключение

От домашнего начального оборудования до микропивоваренных заводов, а затем до промышленного крупномасштабного производства три типа пивоваренных систем составляют полную цепочку пивной промышленности. Каждый уровень имеет свою собственную направленность, но они дополняют друг друга и совместно способствуют диверсификации и индустриализации пивной культуры. Благодаря полному ассортименту линеек продукции, строгим производственным процессам и интеллектуальному управлению и контролю, Tonsen предлагает «индивидуальные» комплексные решения для клиентов разных размеров и потребностей. В будущем, по мере того как тенденции интеллекта, экологизации и персонализации будут продолжать усиливаться, пивоваренное оборудование станет более модульным, цифровым и устойчивым. Tonsen также продолжит внедрять инновации в технологии и модернизировать услуги, чтобы вывести отрасль в новую эру.
